Пленочные маятниковые двери серии ssd

Распашные пленочные ворота ПВХ серии SSD-110-120 предназначены для минимизации потерь тепла и холода на промышленных, торговых, складских объектах в Махачкале и области.

Маятниковые пленочные двери серии SSD рассчитаны на установку внутри входных проемов шириной от 1200 до 3000 мм.

Дверные системы выполнены на каркасе из алюминиевых профилей. Створки могут быть заполнены стандартным или морозостойким прозрачным ПВХ-полотном толщиной 7 мм и пленкой с непрозрачными секциями.

В базовую комплектацию двери входят рама и створки. При необходимости маятниковые двери ПВХ SSD дополняем горизонтальной и вертикальной окантовкой и столбами-отбойниками.

Распашные пленочные ворота производства DoorHan-Махачкала удобны и безопасны в эксплуатации благодаря отсутствию жестких и выступающих элементов.
Пленочные маятниковые двери серии ssd,
Пленочные маятниковые двери серии ssd,
Пленочные маятниковые двери серии ssd,
Таблица размеров
Комплектация
Конструкция
Подготовка объекта
Монтаж
Параметр
Показатель
Высота конструкции, м
2–3
Ширина конструкции, м
0,7–3
Базовая
Дополнительная

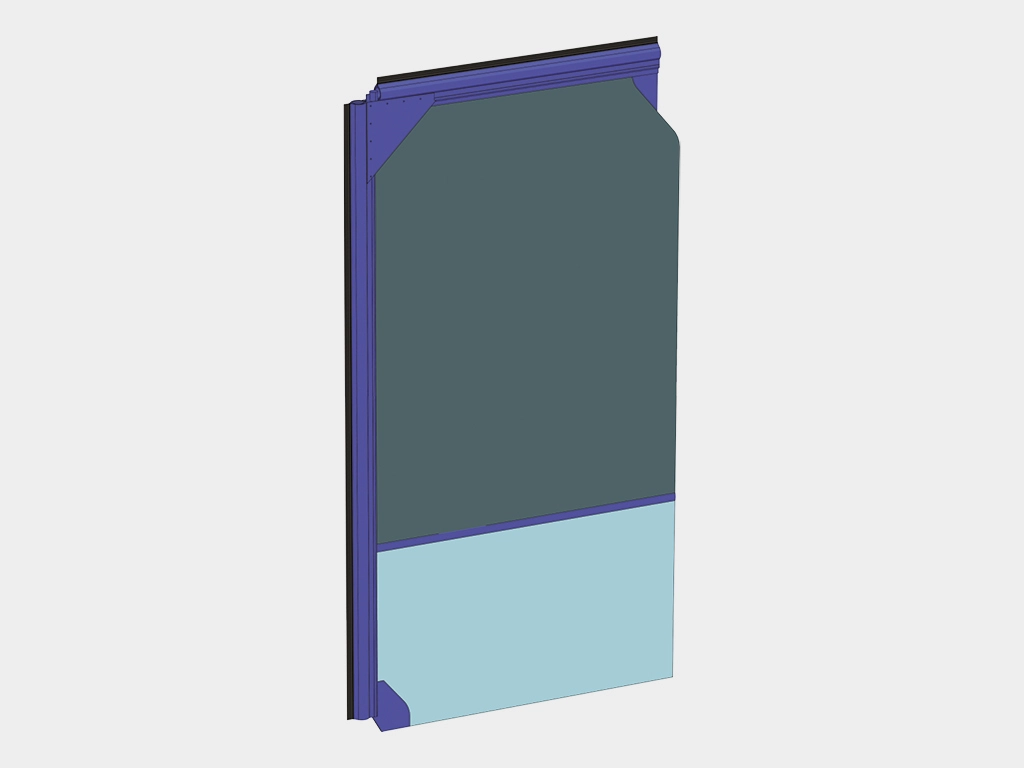

Створка.
Створка.
Рама.
Рама.
Окантовка проема вертикальная.
Окантовка проема вертикальная.
Окантовка проема горизонтальная.
Окантовка проема горизонтальная.
Столб отбойный.
Столб отбойный.

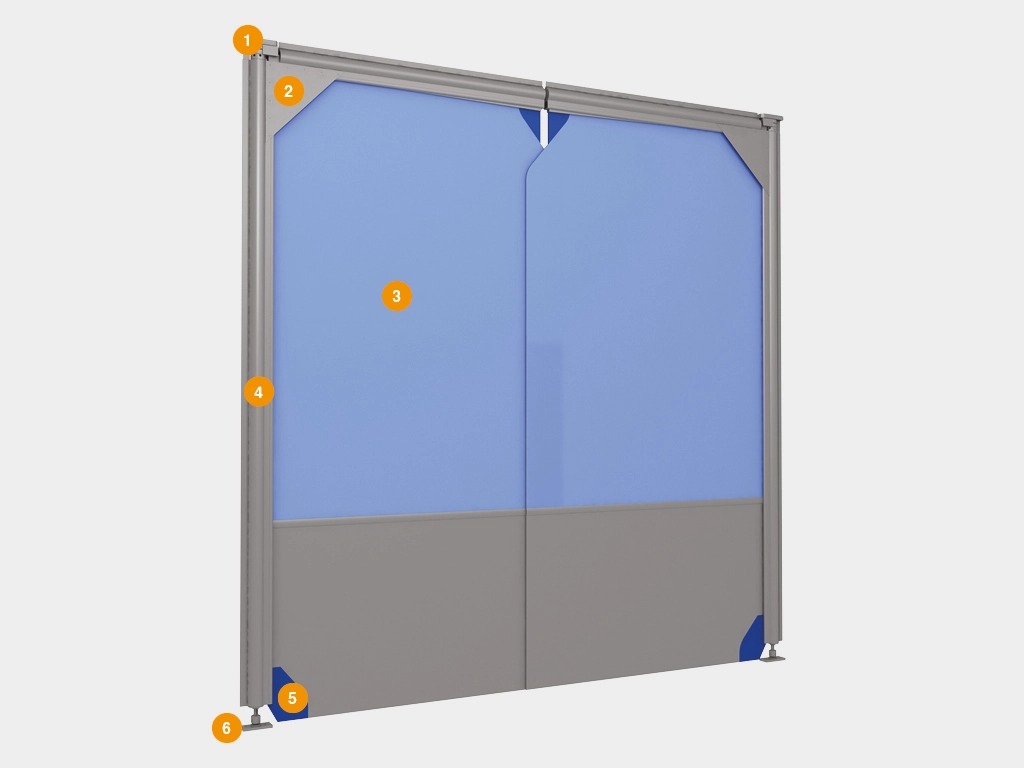

  1. Распашной механизм
  2. Косынка
  3. Полотно ПВХ, створка ворот
  4. Профиль алюминиевый
  5. Защитные накладки
  6. Опора в сборе

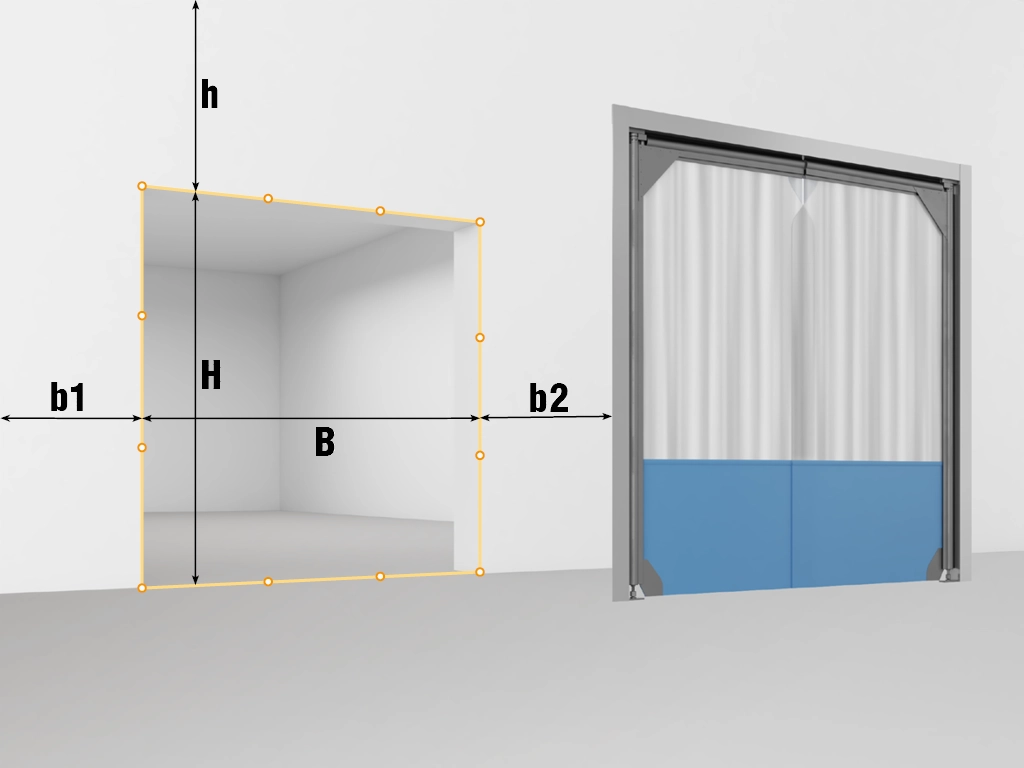

  1. H – высота проема.
  2. B – ширина проема.
  3. h – притолока (расстояние от верха проема до потолка).
  4. b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
  5. При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.
Таблица размеров
Наименование
Значение
Высота конструкции, м
2–3
Ширина конструкции, м
0,7–3
Комплектация
Створка.
Створка.
Рама.
Рама.
Окантовка проема вертикальная.
Окантовка проема вертикальная.
Окантовка проема горизонтальная.
Окантовка проема горизонтальная.
Столб отбойный.
Столб отбойный.
Конструкция
  1. Распашной механизм
  2. Косынка
  3. Полотно ПВХ, створка ворот
  4. Профиль алюминиевый
  5. Защитные накладки
  6. Опора в сборе
Подготовка объекта
  1. H – высота проема.
  2. B – ширина проема.
  3. h – притолока (расстояние от верха проема до потолка).
  4. b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
  5. При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.
КАК ЗАМЕРИТЬ ПРОЕМ?
Внимание! Все замеры проводятся в трех разных точках.  Замерьте  ширину  проема  (B)  и  запишите  максимальное  значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола.  Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте правый (bп) и левый (bл) пристенки до ближай- шего  препятствия  (труба,  короб,  стена  и  др.).  Запишите  минимальное значение.
Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.
Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на  это внимание инженера. Запишите минимальное значение.
Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
Внимание! Все замеры проводятся в трех разных точках.  Замерьте  ширину  проема  (B)  и  запишите  максимальное  значение.
Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола.  Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.
