Купить рольставни для оконных проемов (взломоустойчивые) из экструдированного профиля rhe45m в Махачкале от производителя DoorHan

Вандалоустойчивые рольставни DoorHan-Махачкала предназначены для установки на наружные окна с высотой проема до 5м.

Рулонные жалюзи из экструдированных профилей RHE45M отвечают повышенным требованиям безопасности.

Элементы конструкции рольставен окрашены специальной порошковой краской, устойчивы к взлому.

Большой выбор дизайнерских решений в Махачкале, коробов и направляющих профилей предоставляет возможность подобрать изделия в соответствие с любым фасадом дома.

Вандалоустойчивые рольставни ДорХан обеспечат защиту коммерческих объектов, частных домов в Махачкале от ультрафиолета, атмосферной влаги, пыли, ветра

Рассчитать цену

Рольставни для оконных проемов (взломоустойчивые) из экструдированного профиля rhe45m,

Таблица размеров

Цвета

Комплектация

Конструкция

Подготовка объекта

Монтаж

Параметр

Показатель

Высота проема, мм

500–5 000

Ширина проема, мм

500–4 000

Максимальная площадь полотна, м²

Притолока, мм

От 137 (накладной монтаж)

Пристенки, мм

От 53 (накладной монтаж)

Белый

Коричневый

Серый

Бежевый

Зеленый

Синий

Бордовый

Серебристый

Антрацит муар

Базовая

Дополнительная

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления — ручным или автоматическим.

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Ручной или автоматический привод.

Коробка с комплектацией.

Двухпозиционный клавишный выключатель SWB для управления приводом в обе стороны движения.

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет.

Блок управления SMARTROLL для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок ROLL1/ROLL2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.

WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода.

Пульт T5 для управления 5 роллетами.

Пульт TRANSMITTER 4 для дистанционного управления 4 автоматическими устройствами.

Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления 4 автоматическими устройствами.

Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.

Крышка боковая RK137, RSK137, RK150, RK165, RK180, RK205, RSK230, RK250S
Суппорт подшипника BS100, BS42
Направляющее устройство RU45
Подшипник BR28, BR42
Капсула универсальная KP40, KP60, KPU60, KPU70
Вал октагональный RV40, RV60-1, RV60, RV70
Кольцо ригельное RD40, RD60, RD70
Короб защитный RB137, RB150, RB165, RB180, RB205, RB230, RB250
Замок автоматический RM1
Электропривод внутривальный
Пластина крепления привода BU100K
Направляющий профиль RG53MS, RG62BS, RG64
Заглушка PB14
Замок боковой SLE45M
Профиль концевой RA45EN, RA45KN
Профиль (полотно) RHE45M
Выключатель с ключом SWM, SWK
Выключатель клавишный SWB, SWH

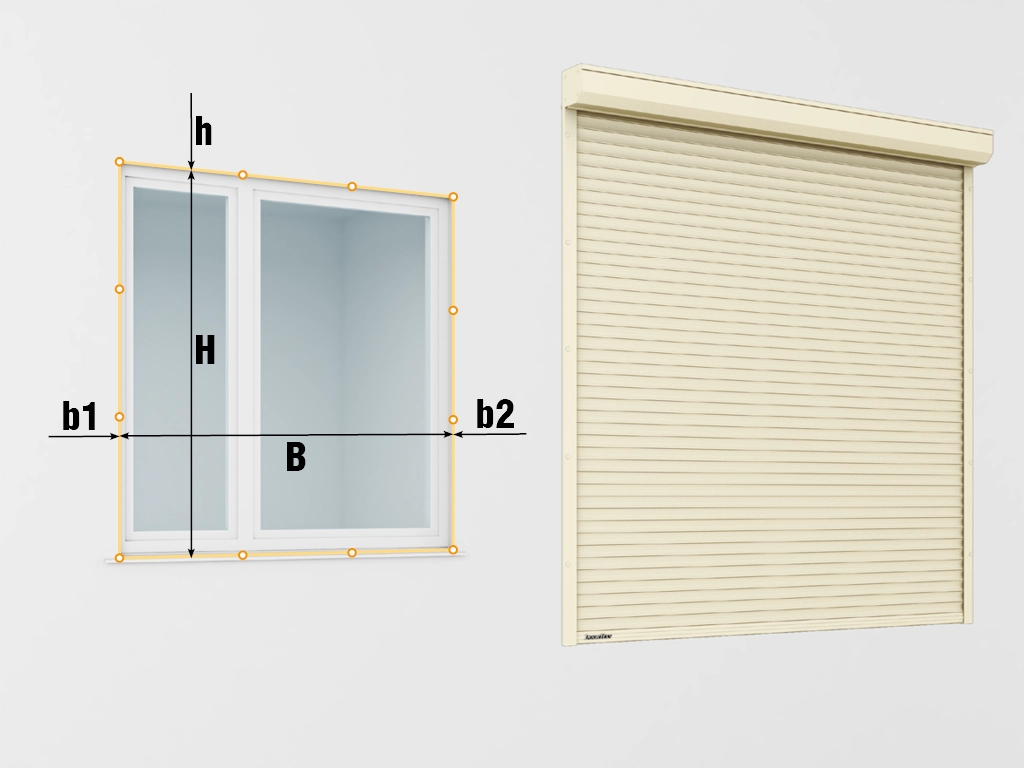

Параметры замера для накладного монтажа:
H — высота проема (max), мм;
B — ширина проема (max), мм;
h — высота притолоки (min), мм;
b1 и b2 — правое и левое боковые расстояния (min), мм.
Параметры замера для встроенного монтажа:
H — высота проема (min), мм;
B — ширина проема (min), мм. Для снятия замеров необходимо использовать рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

PDF

Инструкция по монтажу Рольставни для оконных проемов (взломоустойчивые) из экструдированного профиля rhe45m

PDF

Инструкция по монтажу Рольставни для оконных проемов (взломоустойчивые) из экструдированного профиля rhe45m

PDF

Инструкция по монтажу Рольставни для оконных проемов (взломоустойчивые) из экструдированного профиля rhe45m

Таблица размеров

Наименование

Значение

Высота проема, мм

500–5 000

Ширина проема, мм

500–4 000

Максимальная площадь полотна, м²

Притолока, мм

От 137 (накладной монтаж)

Пристенки, мм

От 53 (накладной монтаж)

Цвета

Белый

Коричневый

Серый

Бежевый

Зеленый

Синий

Бордовый

Серебристый

Антрацит муар

Комплектация

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Ручной или автоматический привод.

Коробка с комплектацией.

Двухпозиционный клавишный выключатель SWB для управления приводом в обе стороны движения.

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.

Блок ROLL1/ROLL2 для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.

WI-FI-модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами.

Пульт T5 для управления 5 роллетами.

Пульт TRANSMITTER 4 для дистанционного управления 4 автоматическими устройствами.

Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления 4 автоматическими устройствами.

Фотоэлементы безопасности PHOTOCELL-N, состоящие из инфракрасного передатчика и приемника.

Конструкция

Крышка боковая RK137, RSK137, RK150, RK165, RK180, RK205, RSK230, RK250S
Суппорт подшипника BS100, BS42
Направляющее устройство RU45
Подшипник BR28, BR42
Капсула универсальная KP40, KP60, KPU60, KPU70
Вал октагональный RV40, RV60-1, RV60, RV70
Кольцо ригельное RD40, RD60, RD70
Короб защитный RB137, RB150, RB165, RB180, RB205, RB230, RB250
Замок автоматический RM1
Электропривод внутривальный
Пластина крепления привода BU100K
Направляющий профиль RG53MS, RG62BS, RG64
Заглушка PB14
Замок боковой SLE45M
Профиль концевой RA45EN, RA45KN
Профиль (полотно) RHE45M
Выключатель с ключом SWM, SWK
Выключатель клавишный SWB, SWH

Подготовка объекта

Параметры замера для накладного монтажа:
H — высота проема (max), мм;
B — ширина проема (max), мм;
h — высота притолоки (min), мм;
b1 и b2 — правое и левое боковые расстояния (min), мм.
Параметры замера для встроенного монтажа:
H — высота проема (min), мм;
B — ширина проема (min), мм. Для снятия замеров необходимо использовать рулетку, строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

Монтаж

PDF

Инструкция по монтажу Рольставни для оконных проемов (взломоустойчивые) из экструдированного профиля rhe45m

PDF

Инструкция по монтажу Рольставни для оконных проемов (взломоустойчивые) из экструдированного профиля rhe45m

PDF

Инструкция по монтажу Рольставни для оконных проемов (взломоустойчивые) из экструдированного профиля rhe45m

КАК ЗАМЕРИТЬ ПРОЕМ?

Внимание! Все замеры проводятся в трех разных точках. Замерьте ширину проема (B) и запишите максимальное значение.

Замерьте высоту проема (H) от выведенного, чистого пола. Для правильного замера необходимо знать точное положе- ние нулевой отметки. Запишите максимальное значение.

Замерьте правый (bп) и левый (bл) пристенки до ближай- шего препятствия (труба, короб, стена и др.). Запишите минимальное значение.

Замерьте притолоку проема (h). Если в зоне притолоки про- ходят балки, кабели, вентиляционные короба, обратите на это внимание инженера. Запишите минимальное значение.
